1. 接線方式

如下圖所示，SD-WAN盒子這款硬件有如下配置：

• 一個以太網網口，默認自動獲取IP。

• 自帶wifi（SID: wfilter-sdwan，無線網段是192.168.120.0/24）

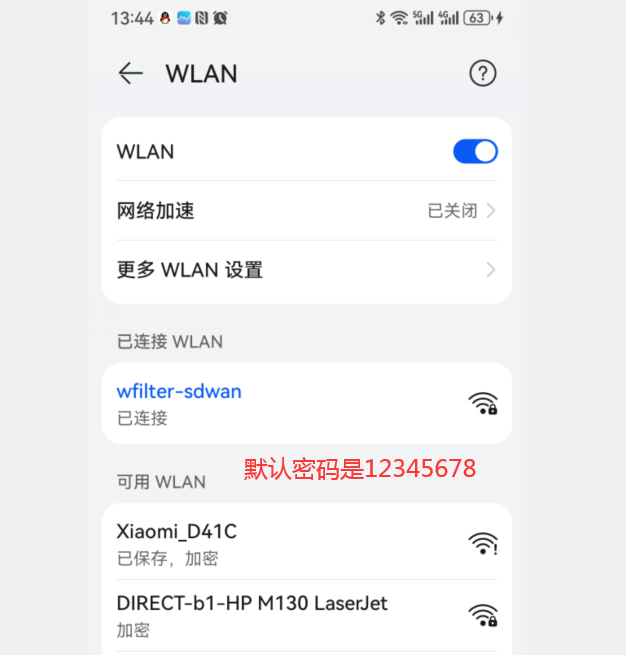

以太網網口會自動獲取IP，用網線把sdwan盒子接在路由器或者交換機上即可。用手機連接sdwan盒子自帶的wfilter-sdwan網絡。如圖：

2. 用手機訪問管理界面

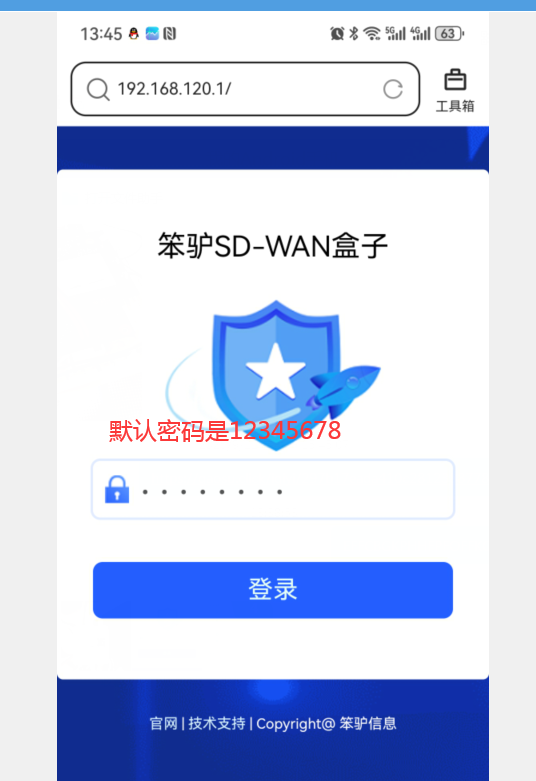

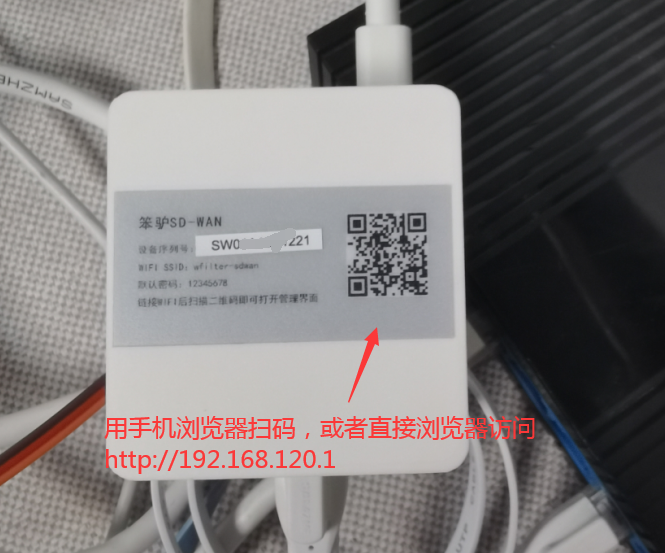

用手機瀏覽器掃碼，或者用瀏覽器訪問http://192.168.120.1

3. 用電腦瀏覽器訪問管理界面

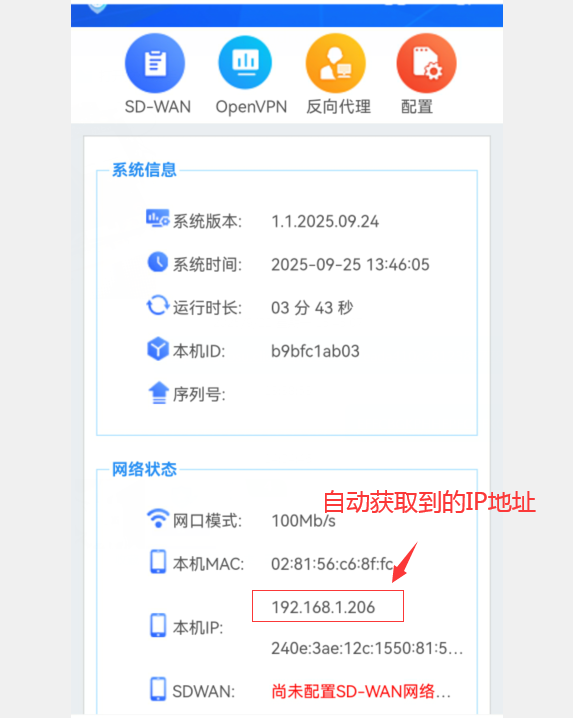

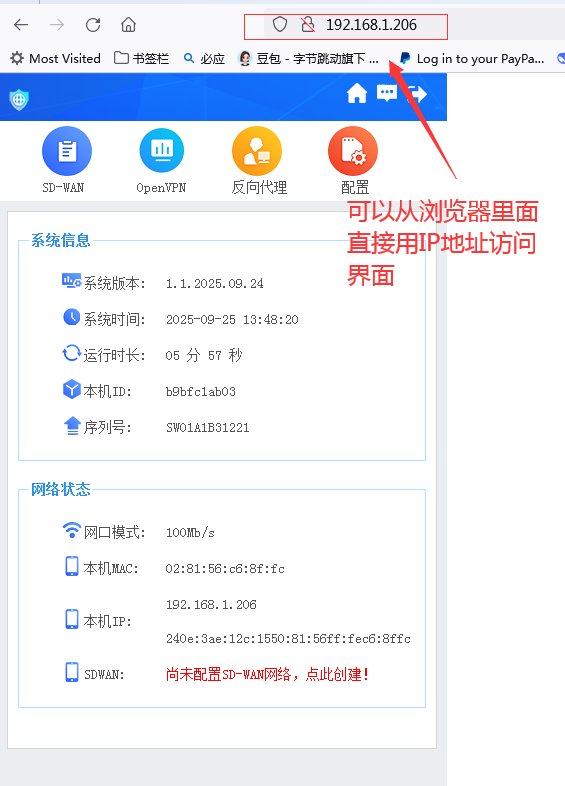

電腦瀏覽器可以通過設備的IP地址來訪問管理界面

4. 配置遠程訪問

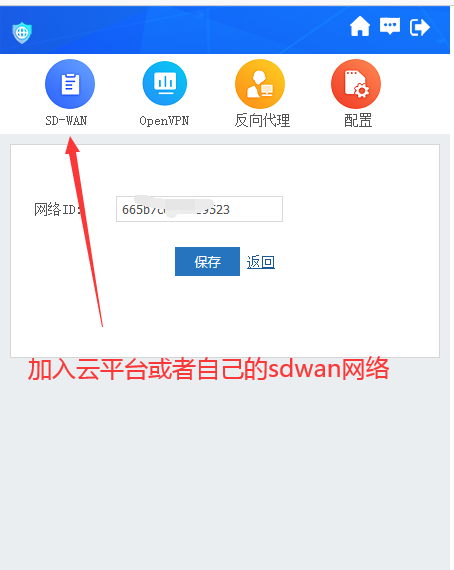

配置SD-WAN網絡，在SD-WAN中可以加入云平臺或者自定義的SD-WAN網絡，就可以和你現有的設備互通了。在SD-WAN平臺中給設備固定一個IP地址，你就可以從外網訪問到SD-WAN盒子的管理界面。

還可以開啟OpenVPN來連接到VPN服務，OpenVPN需要先導入CA證書，輸入正確的服務端地址（可以填寫多個，支持IP地址和域名），輸入正確的用戶名密碼。

如果同時配置了SD-WAN網絡和OpenVPN，意味著您可以同時通過SD-WAN和OpenVPN來訪問到設備，兩者可以互為備份。

5. 配置路由規則或者反向代理

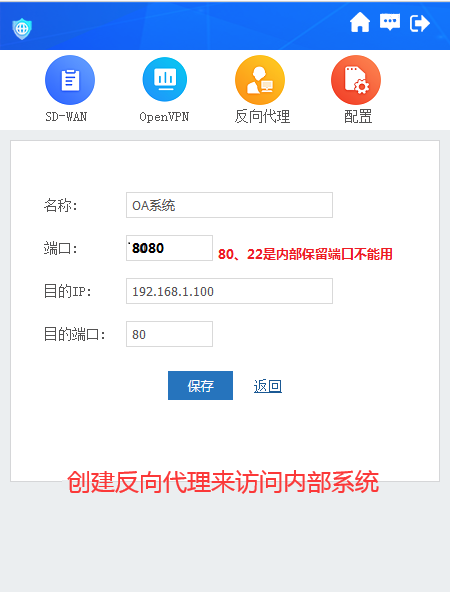

如果只是需要訪問內部的Web系統，可以通過配置反向代理來實現，反向代理不需要在路由器上配置路由規則，簡單易用。如圖：

如果你需要兩地互訪（內網IP互通），需要在路由器上配置路由規則。請參考：http://wiki.imfirewall.com/Sdwanbox
